真空系統在運行過程中會有水，如不及時排出，會損壞真空泵、降低系統真空度、阻塞真空管路等。
Vacuum Drain是一種專門用于真空系統排水的智能排水器，其采用液位傳感器、單片機控制和氣動控制系統相配合，可實現真空系統運行中的在線排水，適用于真空泵吸氣口氣/水分離器的排水、真空緩沖罐的排水、真空管路積液處的排水等。
Vacuum Drain真空系統智能排水器 采用壓縮空氣動力排水，動作頻率高，排放速度快。
Vacuum Drain真空系統智能排水器 分有平衡回路型和無平衡回路型兩個系列產品。有回路型為標準型產品，可接負壓平衡管，進水流暢，額定排水量較大；無回路型主要顧及無法安裝負壓平衡管的應用，但因進水不暢，額定排水量較小。
Vacuum Drain真空系統智能排水器 經過真空試驗、流量試驗、雜質試驗、電磁干擾試驗、淋水試驗和壽命試驗六大考核而定型，確保了長壽命和高可靠性。
◆ 真空系統運行中在線排水
◆ 液位感應，智能控制
◆ 采用壓縮空氣動力，排放迅速
◆ 用于真空罐、真空泵吸氣口氣/水分離器等的排水
◆ 寒冷地區可配加熱棒防止冰凍
◆ 手動測試功能
◆ 滯排報警功能
◆ 液位可視
◆ 模塊化結構，維護便捷
◆ 寒冷地區可配加熱棒防止冰凍
真空系統的水流入儲水罐，水位持續升高；
當水位升高到傳感器感應點時，控制器發出信號，進水閥和平衡閥關閉，儲水罐與真空系統隔離；隨后進氣電磁閥和排水閥打開，外部壓縮空氣進入儲水罐，開始排水；
水和殘余壓縮空氣排盡后，排水閥關閉，平衡閥打開，罐體預抽真空，隨后進水閥打開，儲水罐與真空系統接通，排水器開始進入下輪工作循環。
平衡閥通過管路與真空容器上部連接，用于平衡氣壓，主要作用是進水閥打開前預抽真空和進水閥打開后保持進水順暢。

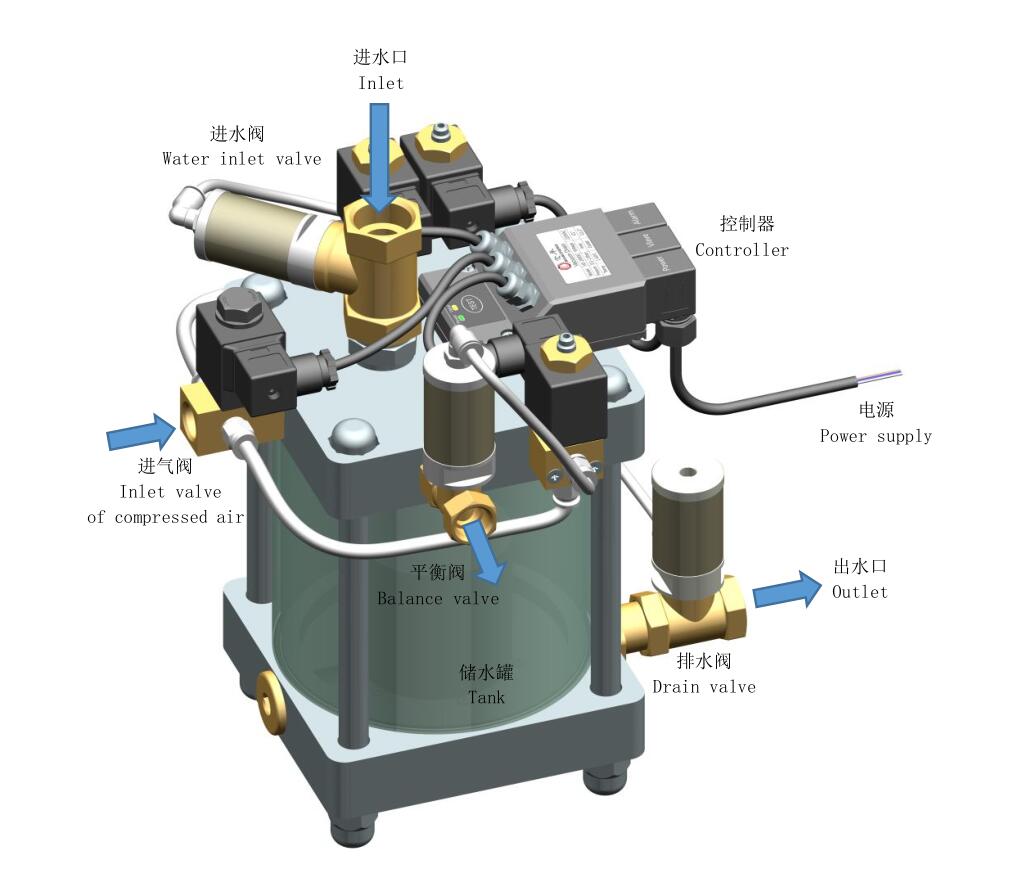

Vacuum Drain真空排水器工作原理
|
|
|
 |
 |
|
產品型號 |
VD-800C |
VD-2800C |
VD-3800C |
|
產品特征 |
半透明復合材料罐體，液位可視 |
||
|
額定排水量 |
40 L/h |
100 L/h |
200 L/h |
|
工作壓 |
0.1-1.8 bar（絕對壓力） |
||
|
外接壓縮空氣 |
0.4-0.8 Mpa |
||
|
適用介質 |
水、油、空氣 |
||
|
介質溫度 |
1-60℃（零下溫度可選用加熱棒附件） |
||
|
入口尺寸 |
G3/4’’ |
G1’’ |
G1’’ |
|
出口尺寸 |
G1/2’’ |
G3/4’’ |
G3/4’’ |
|
平衡管接口尺寸 |
G1/2’’ |
G1/2’’ |
G1/2’’ |
|
排水閥門類型 |
電磁閥 |
氣動閥 |
氣動閥 |
|
內置過濾網 |
有 |
有 |
有 |
|
手動排水功能 |
有 |
有 |
有 |
|
防護等級 |
IP65 |
IP65 |
IP65 |
|
標準電壓 |
220 VAC |
||
|
報警功能 |
同時提供N.O(報警接通)和N.C(報警斷開)兩種形式的無源觸點輸出 |
||
|
報警觸點負載 |
交流電最大負載62.5VA，直流電最大負載60W |
||
|
外形尺寸長*寬*高 |
230 * 180 * 210 |
300 * 270 * 340 |
300 * 270 * 590 |
