壓縮空氣系統在工作過程中會產生冷凝水，含有油污及顆粒雜質的冷凝水若不能及時排放，會嚴重影響氣體品質。
喬克念承Mag-drain是一種氣動零氣耗排水器，其可根據冷凝水的實際產生量進行有效排放，只排水，不排氣，避免壓縮空氣損失。
喬克念承Mag-drain采用特殊設計的浮球，根據液位變化進行氣動控制，通過氣動排水主閥實現自動排水。
Mag-drain采用半透明復合材料殼體，可觀察冷凝水變化情況，非常人性化。
當僅用作壓縮空氣排水時，Mag-drain氣動排水器可在易燃、易爆等危險環境中使用。
Mag-drain可提供外接控制氣源、超大水量排放等特型產品，為用戶提供廣泛選擇。
喬克念承Mag-drain系列氣動排水器經過壓力試驗、流量試驗、雜質試驗和壽命試驗四大考核而定型，確保了長壽命和高可靠性。
◆ 無需通電
◆ 環境防爆
◆ 可用于戶外
◆ 手動測試功能
◆ 根據冷凝水產生量實時排放，零氣耗
◆ 排水閥孔徑大，配有過濾網，無堵塞
◆ 半透明殼體，冷凝水變化過程可視

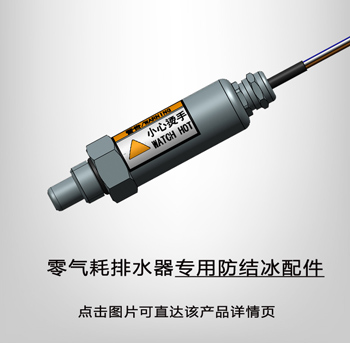

◆ 寒冷地區可配加熱棒防止冰凍
◆ 可提供外接控制氣源、超大水量排放等特型產品

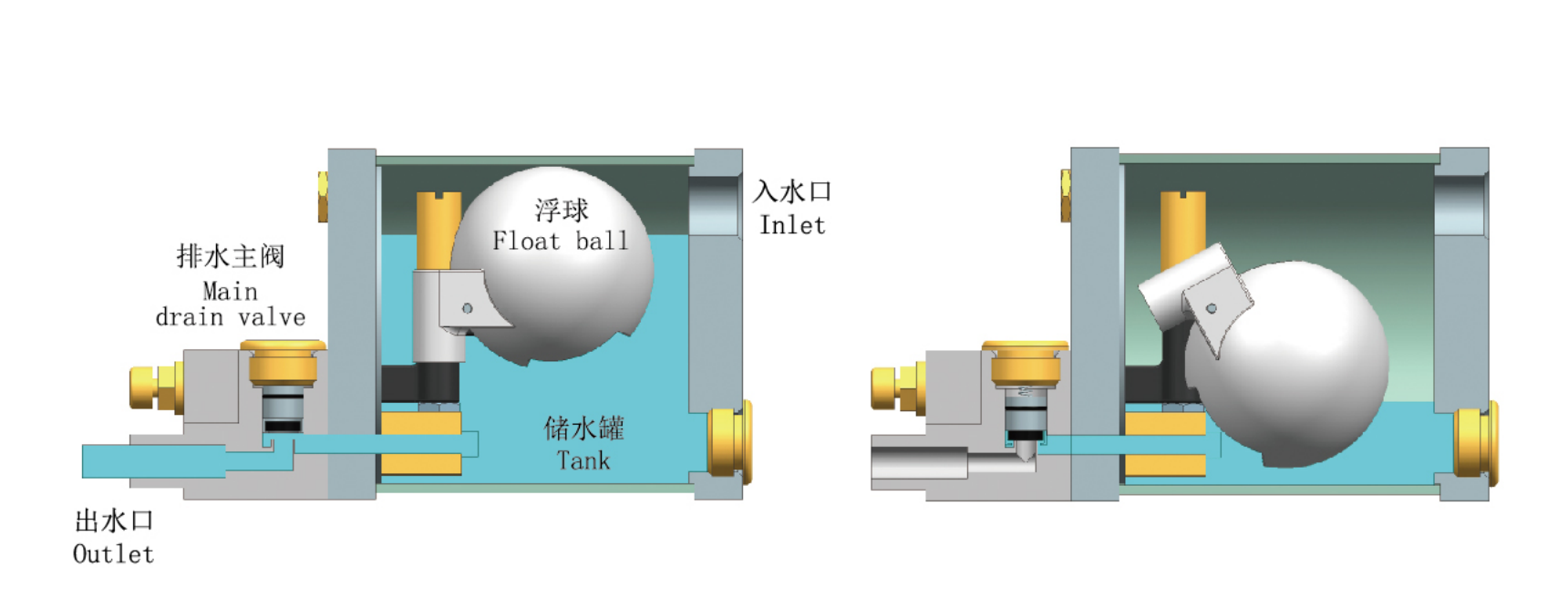

◆ 冷凝水從入水口流入儲水罐，儲水罐水位持續升高，浮球跟隨浮起；
◆ 當浮球浮起到一定高位時，氣動控制打開排水主閥，進行排水；
◆ 冷凝水排放過程中，儲水罐水位持續下降，浮球跟隨降落；
◆ 當浮球降落到一定低位時，氣動控制關閉排水主閥，停止排水；
◆ 儲水罐中始終殘留少量的冷凝水，形成水封，無壓縮空氣損失。
|
產品型號 |
Mag-800 |
|
產品特點 |
①控制氣源取自系統自身的壓縮空氣，無需外接控制氣源 ②大水量 ③半透明殼體可觀察冷凝水變化 |
|
應用場合 |
冷凝水較清的場合 |
|
工作壓力 |
0.1-1.6 Mpa |
|
極限排水量 |
200 L/h |
|
適用介質 |
較清冷凝水 |
|
介質溫度 |
1-60℃ |
|
環境溫度 |
1-60℃（零下溫度可選用加熱棒附件） |
|
入口尺寸 |
2 * G1/2’’ |
|
出口尺寸 |
Φ10 (G1/4’’) |
|
回氣口尺寸 |
G1/4’’ |
|
排放閥類型 |
氣動閥 |
|
排水流量孔徑 |
6.0mm |
|
排放閥前置過濾網 |
有（內置） |
|
容器殼體材質 |
鋁和半透明復合材料 |
|
手動排水功能 |
有 |
|
防護等級 |
IP68 |
|
外形尺寸 長*寬*高 |
200 * 110 * 110 |
|
產品凈重 |
2.5 Kg |
