壓縮空氣系統在工作過程中會產生冷凝水，含有油污及顆粒雜質的冷凝水若不能及時排放，會嚴重影響氣體品質。
喬克念承Smart Drain是一種零氣耗液位感應智能排水器，其采用液位傳感器與單片機控制系統相配合，可根據冷凝水的實際產生量進行有效排放，只排水，不排氣，避免壓縮空氣損失。

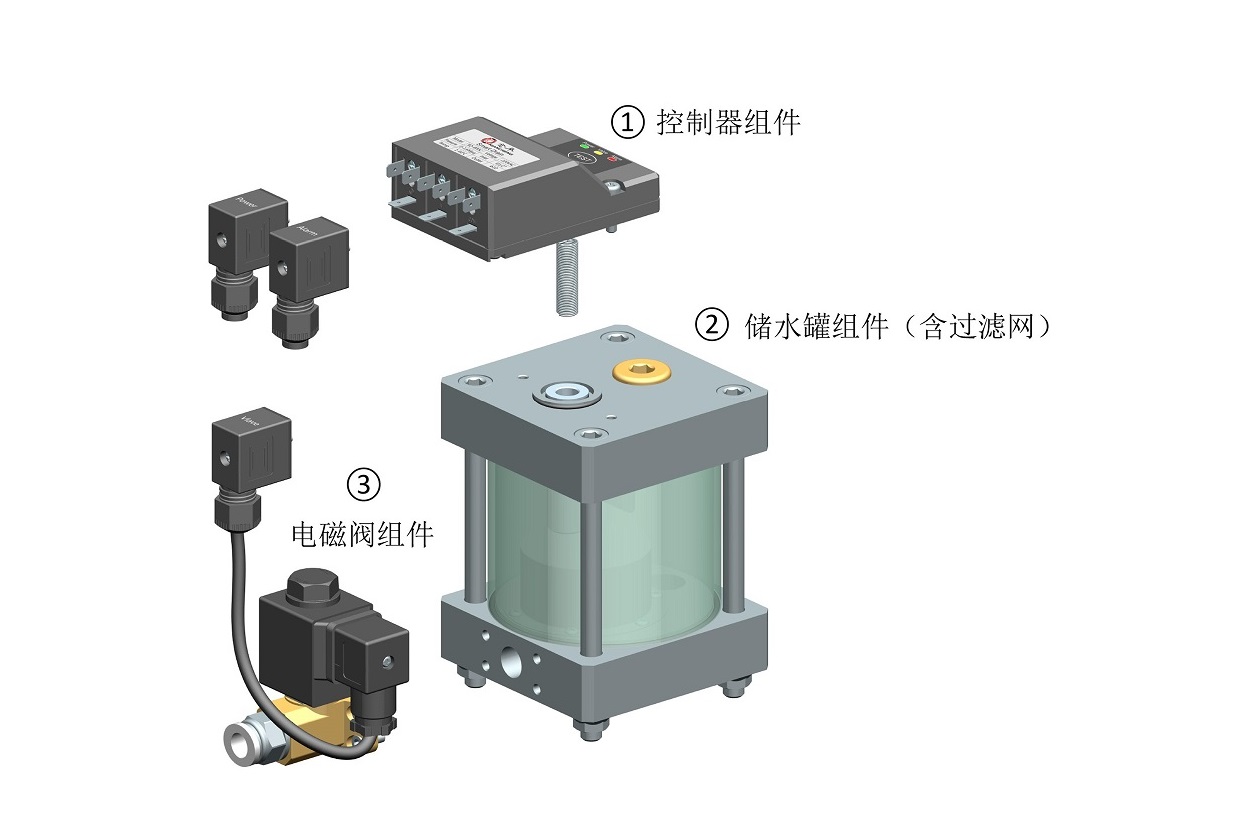

喬克念承Smart Drain采用模塊化結構的創新設計，替代了傳統的老式結構。老式的粘連結構需要復雜的內部端子接線，工作中自身無法斷電，傳感器和排放閥的拆裝非常繁復，而Smart Drain的模塊化結構克服了這一系列弊端，使用和維護更加便捷。
Smart Drain的設計排放速度快，動作頻率高，過載能力強。
Smart Drain是一款標準型零氣耗智能排水器，規格齊全，在排水量、工作壓力、適用電壓和材質等方面可提供多種選擇。
喬克念承Smart Drain經過壓力試驗、流量試驗、雜質試驗、電磁干擾試驗、淋水試驗和壽命試驗六大考核而定型，確保了長壽命和高可靠性。
◆ 當水位升到感應點時，傳感器發出信號，電磁閥打開，開始排放冷凝水；
◆ 當冷凝水快排完時，電磁閥自動關閉，殘留少許冷凝水，形成水封；
◆ 當排水器出現故障導致水位過高時，傳感器實時感應，自動進入自潔排水模式，并可遠程輸出故障信號。
◆ 創新的模塊化結構，使用和維護更便捷
◆ 手動測試功能
◆ 根據冷凝水產生量實時排放，零氣耗

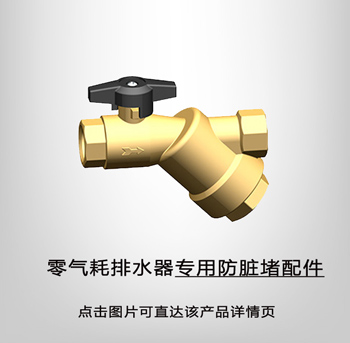

◆ 排水閥孔徑大，配有過濾網，無堵塞
◆ 指示燈直觀顯示運行狀態
◆ 超大水量、特殊電壓、高壓力型、全不銹鋼型產品可選
◆ 故障信號輸出功能

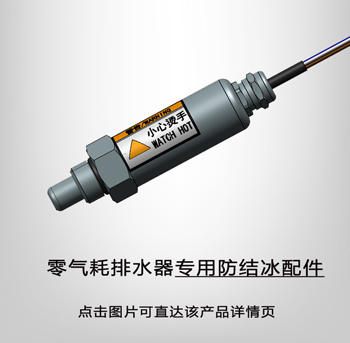

◆ 寒冷地區可配加熱棒防止冰凍
◆ 半透明殼體，冷凝水變化過程可視
|
|
|
 |
|
|||
|

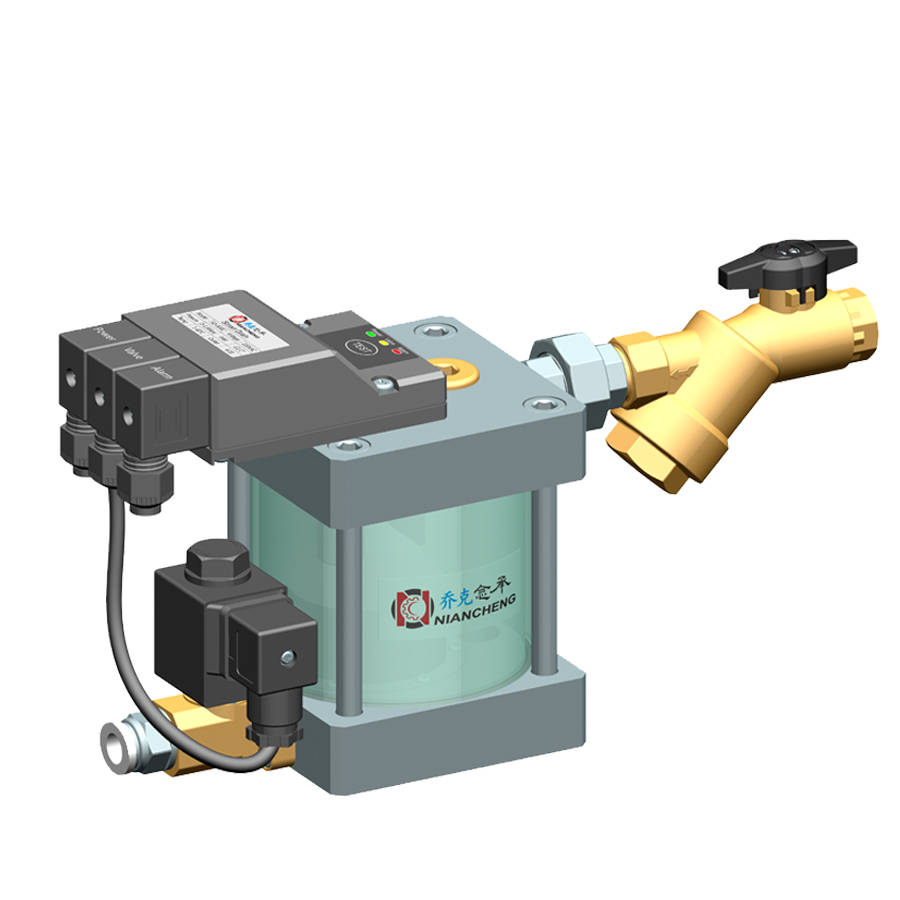

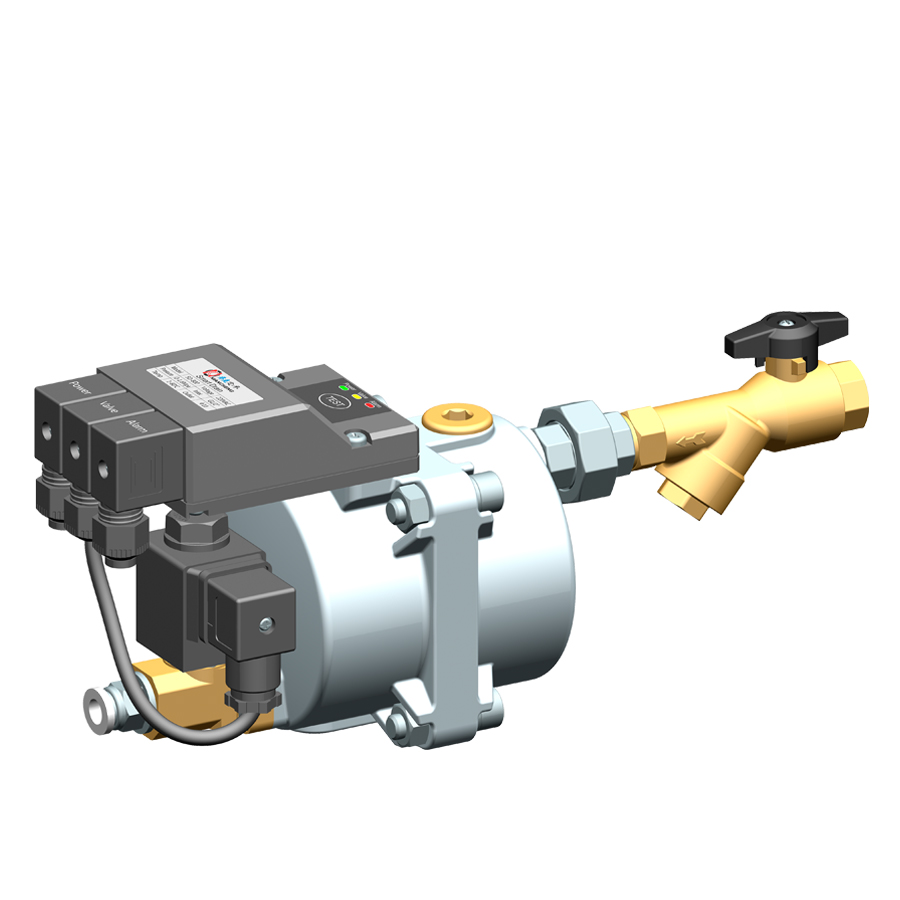

產品型號 |
SD-800E |
SD-800C |
SD-800 |
|||
|
產品特點 |
①模塊化結構 ②多種材質可選 ③液位可視可選 |
|||||
|
應用場合 |
通用型，如空壓機冷卻器、分離器、儲氣罐、冷干機等 |
|||||
|
工作壓力 |
0-0.3 Mpa |
0.3-1.6 Mpa |
0-0.3 Mpa |
0.3-1.6 Mpa |
0-0.3 Mpa |
0.3-1.6 Mpa |
|
對應工作壓力的最大排水量 |
100 L/h |
90 L/h |
100 L/h |
90 L/h |
100 L/h |
90 L/h |
|
推薦適用空壓機容量 |
100 m3/min |
|||||
|
推薦適用冷干機容量 |
200 m3/min |
|||||
|
推薦適用過濾器容量 |
1000 m3/min |
|||||
|
適用介質 |
水、含油冷凝水 |
|||||
|
介質溫度 |
1-60 ℃ |
|||||
|
環境溫度 |
1-60℃（零下溫度可選用加熱棒附件） |
|||||
|
入口尺寸 |
3 * G1/2’’ |
|||||
|
出口尺寸 |
Φ10 (G1/2’’) |
|||||
|
排放閥類型 |
電磁閥 Solenoid valve |
|||||
|
排水流量孔徑 |
4.0 mm |
|||||
|
排放閥前置過濾網 |
有（外置） |
有（內置） |
有（內置） |
|||
|
容器殼體材質 |
鋁 |
半透明復合材料 |
304不銹鋼 |
|||
|
手動排水功能 |
有 |
|||||
|
防護等級 |
IP65 |
|||||
|
標準電壓 |
24V AC/DC 、110V AC 、220V AC |
|||||
|
報警功能 |
同時提供N.O(報警接通)和N.C(報警斷開)兩種形式的無源觸點輸出 |
|||||
|
報警觸點負載 |
交流電最大負載62.5VA，直流電最大負載60W |
|||||
|
外形尺寸 長*寬*高 |
207 * 110 * 147 |
186 * 110 * 173 |
202 * 110 * 147 |
|||
|
產品凈重 |
2.5 kg |
2.5 kg |
3.8 kg |
|||
