JAD20是一種浮球控制零氣耗排水器，其采用浮球帶動杠桿，控制閥的通斷。可根據冷凝水的實際產生量進行有效排放，只排水，不排氣，避免壓縮空氣損失。
JAD20采用獨特的實心浮球，杠桿一端嵌入其中，這種結構克服了空心球會漏水、杠桿端焊接定位不準的弊端，提高了可靠性。
JAD20結構緊湊，無噪音，無需通電，零氣耗，安裝簡單，0.8Mpa時最大排水能力2.0L/min。

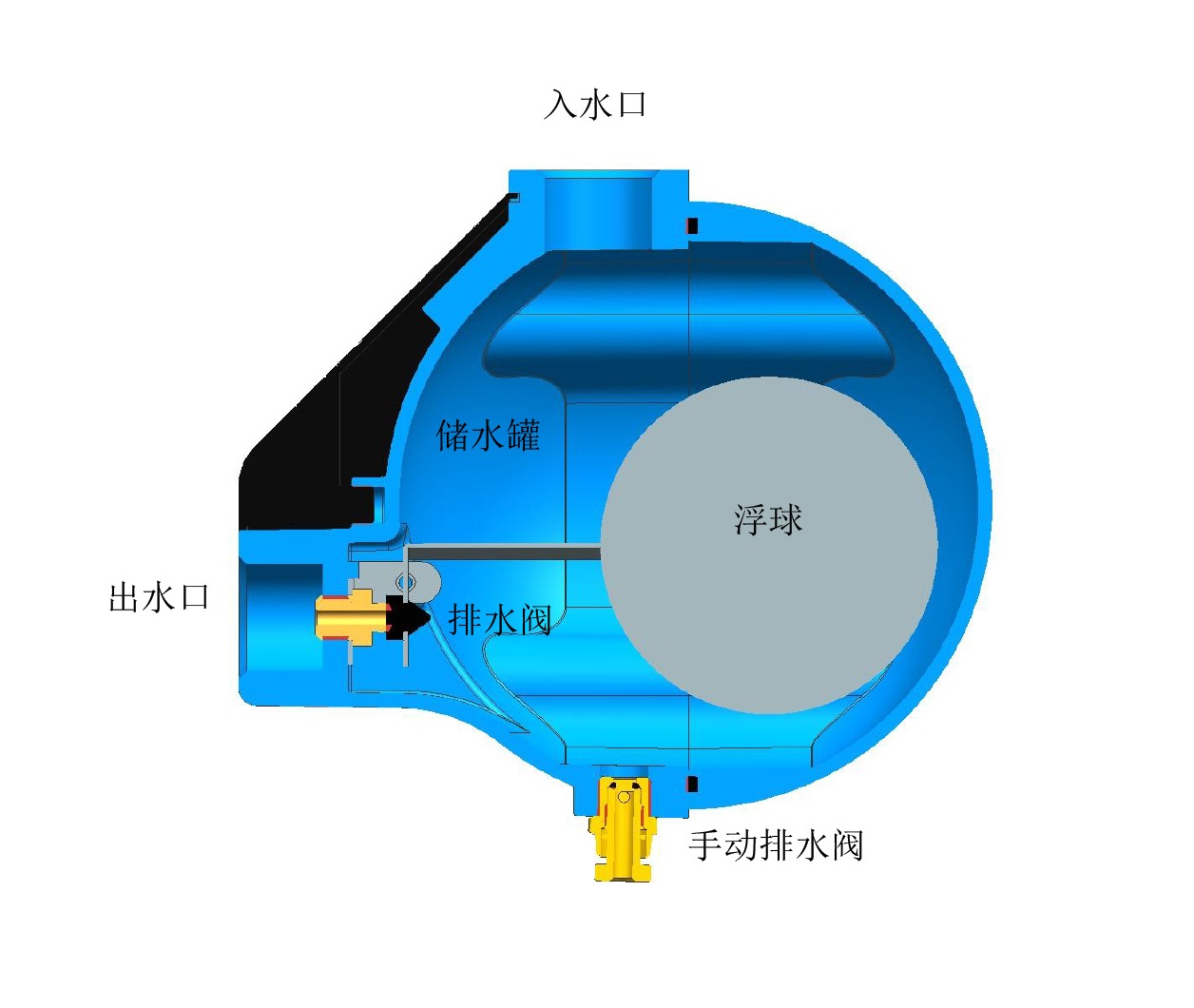

冷凝水進入儲水罐，水位持續升高，到一定程度，浮球在浮力作用下帶動杠桿，打開排水閥，開始排水；
當冷凝水進水等于排水時，浮球保持位置，排水閥持續排放；
當冷凝水進水小于排水時，浮球逐漸落下，排水閥逐漸關閉；
在冷凝水量較小的應用場合，JAD20通常表現為“滴排”狀態。
|
產品型號 |
JAD20 |
|
產品特點 |
①零氣耗 ②無需通電 |
|
0.8Mpa時最大排水量 |
2.0L/min |
|
工作壓力 |
0-1.6 Mpa |
|
適用介質 |
水、油、空氣（特殊介質可定制） |
|
介質溫度 |
1-60℃ |
|
環境溫度 |
1-60℃ |
|
入口尺寸 |
Rc1/2’’ |
|
出口尺寸 |
Rc1/2’’ |
|
排水流量孔徑 |
2.2mm |
|
容器殼體材質 |
鋁 |
|
手動排水功能 |
有 |
|
外形尺寸 長*寬*高 |
134 * 108 * 126 |
|
產品凈重 |
0.6kg |
