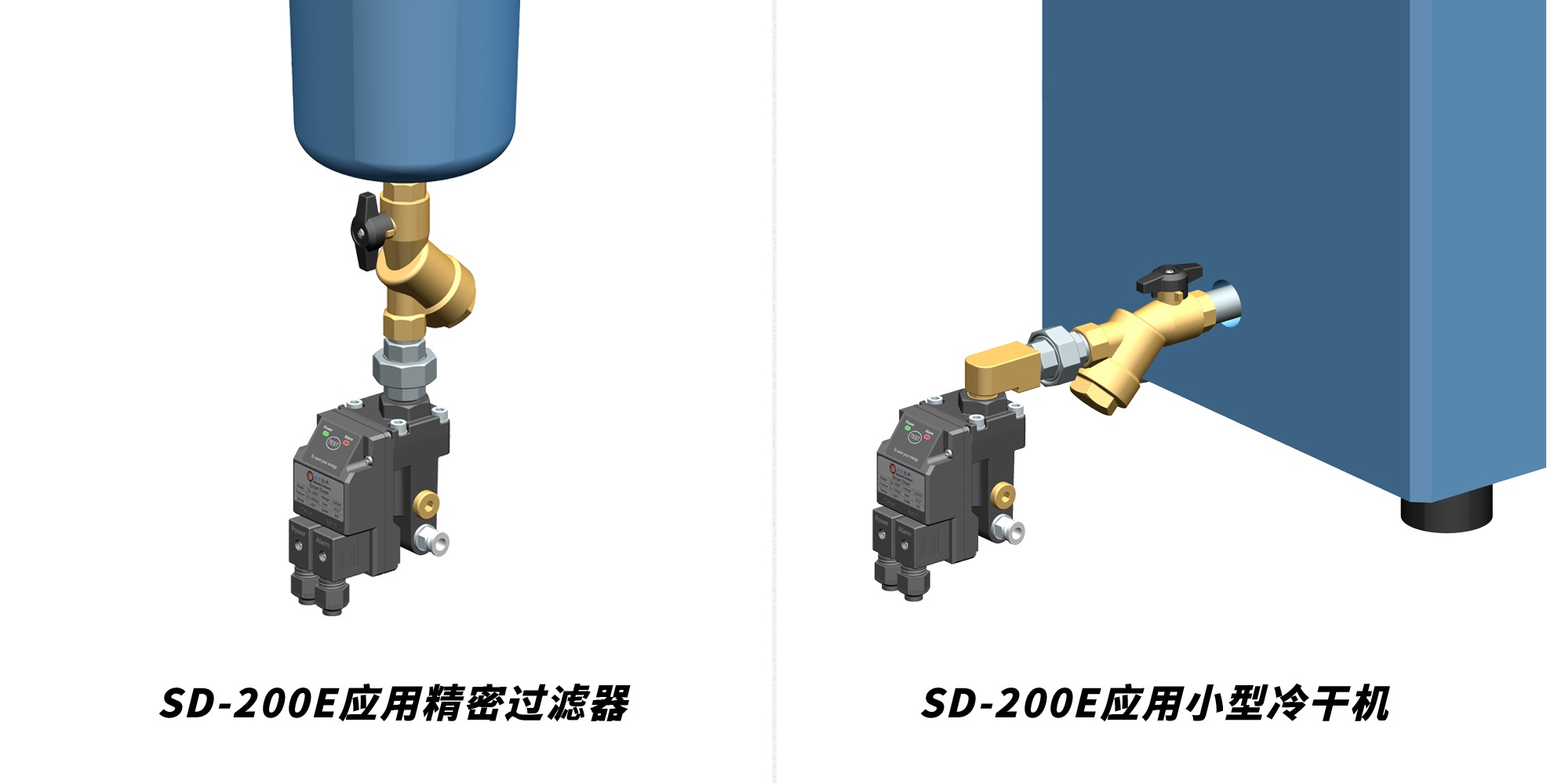

喬克念承SD-200E 體積小、重量輕，推薦應用于過濾器、小型冷干機等設備的冷凝水排放。
喬克念承SD-200E 是一種零氣耗液位感應智能排水器，可根據冷凝水的實際產生量進行有效排放，只排水，不排氣，避免壓縮空氣損失。
喬克念承SD-200E 采用創新的模塊化結構設計，使用和維護更加便捷。
喬克念承SD-200E 經過壓力試驗、流量試驗、雜質試驗、電磁干擾試驗、淋水試驗和壽命試驗等考核而定型，確保長壽命和高可靠性。
◆ 冷凝水從入水口流入儲水罐，儲水罐水位持續升高；
◆ 當水位升到感應點時，傳感器發出信號，電磁閥打開，開始排放冷凝水；
◆ 當冷凝水快排完時，電磁閥自動關閉，殘留少許冷凝水，形成水封；
◆ 當排水器出現故障導致水位過高時，傳感器實時感應，自動進入自潔排水模式，并可遠程輸出故障信號。
◆ 創新的模塊化結構，使用和維護更便捷
◆ 手動測試功能
◆ 根據冷凝水產生量實時排放，零氣耗
◆ 排水閥孔徑大，配有過濾網，無堵塞
◆ 指示燈直觀顯示運行狀態
◆ 特殊電壓、高壓力型、全不銹鋼型產品可選
◆ 故障信號輸出功能
◆ 寒冷地區可配加熱棒防止冰凍

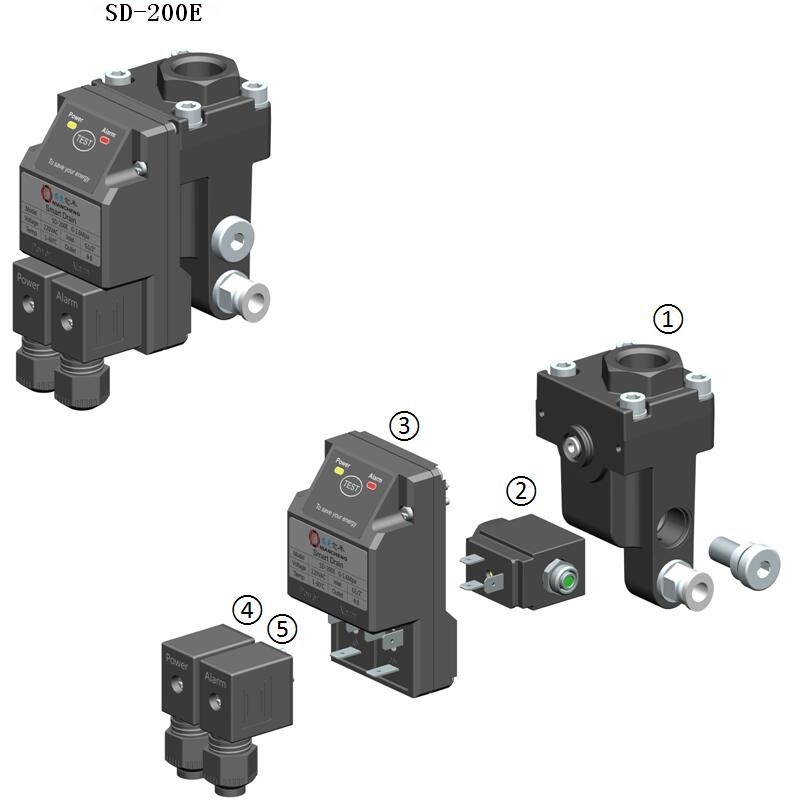

喬克念承Smart Drain創新的模塊化結構
①儲水罐組件（含外置過濾網）
②電磁閥組件
③控制器組件
④電源接線盒
⑤報警信號接線盒
|
產品型號 |
SD-200E |
|
應用場合 |
小水量排放，如過濾器、小型冷干機等 |
|
工作壓力 |
0-1.6 Mpa |
|
最大排水量 |
12 L/h |
|
適用空壓機容量 |
10 m3/min |
|
適用冷干機容量 |
20 m3/min |
|
適用過濾器容量 |
100 m3/min |
|
適用介質 |
水、含油冷凝水 |
|
介質溫度 |
1-60 ℃ |
|
環境溫度 |
1-60℃（零下可選購加熱棒） |
|
入口尺寸 |
G1/2" |
|
出口尺寸 |
Φ8 (G1/4") |
|
排放閥前置過濾網 |
有（外置） |
|
容器殼體材質 |
鋁 |
|
手動排水功能 |
有 |
|
防護等級 |
IP65 |
|
標準電壓 |
24V AC/DC 、110V AC 、220V AC |
|
報警功能 |
同時提供 報警接通 和 報警斷開 兩種形式的無源觸點輸出 |
|
外形尺寸 長*寬*高 |
93 * 79 * 124 |
|
產品凈重 |
0.6 kg |
